Самодельный котёл для водяного отопления частного дома

Одной из ключевых проблем при строительстве собственного дома является выбор системы отопления. а точнее ее сердца – котла. Производители предлагают множество вариантов отопительных приборов, работающих на самых разных источниках топлива: природном газе, дизельном топливе, электричестве. Но все заводские изделия имеют один общий фактор – высокую цену. Если у вас нет достаточных денежных средств для приобретения заводского аппарата, то самодельный котел для водяного отопления может стать отличной альтернативой.

Стоимость его изготовления достаточно демократична. При этом подобный прибор для отопления жилища может использовать даже такое вышедшее из широкого обращения топливо как дрова. Котел, изготовленный своими руками, может послужить основой и для системы отопления загородного или дачного дома используемого периодически.

Ведь отопление в таком жилище может понадобиться всего несколько раз за зиму (или в холодные дни переходных времен года), поэтому тратить значительные средства на систему обогрева в подобных домах нет смысла.

Принцип работы и виды конструкций самодельных котлов

В основу работы любого отопительного прибора положен принцип, что топливо при сгорании нагревает теплообменник, а, следовательно, и теплоноситель. Самодельный котел для водяного отопления не является исключением и в качестве теплоносителя использует наиболее часто применяющуюся в подобных целях жидкость – обычную воду.

Конструкция данного прибора будет зависеть от того, какое именно топливо имеется в наличии в регионе расположения дома и является наиболее целесообразным в экономическом плане. Также на конструкцию котла влияет и доступность материалов из которого он изготавливается.

Самодельный котел для водяного отопления может работать на твердом топливе. на отработанном масле, на электроэнергии и использовать принцип пиролиза. Существуют и другие виды отопительных приборов, изготовленных своими руками, но приведенные варианты распространены чаще всего и именно о них мы поговорим более подробно.

Дровяной котел

Данный тип отопительного прибора характеризуется простотой конструкции и доступностью необходимого для его работы топлива – обычных дров. Также он способен работать и практически на любом другом виде твердого топлива (например, на каменном угле или брикетах торфа). Недостатком этого котла является невысокий коэффициент полезного действия.

Имеется множество вариантов изготовления данного устройства. Наиболее простой является схема, при которой в трубу с толстыми стенками вставляется труба меньшего диаметра, служащая в качестве топки. Вода заполняет пространство между трубами.

Котлы, использующие отработанное масло

При розжиге этого устройства на специальный разогретый поддон начинают подаваться капли масла или солярки, которые очень быстро испаряются и газы, возникшие при этом, сгорают и производят нагрев воды в системе.

Электрокотлы

Электрическая энергия стала неотъемлемым атрибутом цивилизации, и имеется очень мало мест, где ее нельзя использовать для обогрева жилища. Отопительные приборы, которые используют в своей работе электроэнергию, делятся на два типа: применяющие ТЭНы и индукционные.

Наиболее простым является устройство с ТЭНом внутри вертикальной трубы с подведенной снизу обраткой и верхней подачей воды. В подобном приборе теплоноситель циркулирует естественно. Однако такой электрокотел запрещено подключать к бытовой сети с напряжением в 220 В, если его мощность превышает 7 кВт. То есть для обогрева строения с площадью большей чем 70 м 2 необходимо наличие электросети с напряжением в 380 В.

Более современной является индукционная схема котла, при которой теплообменник нагревается под воздействием электромагнитного поля, передавая тепло воде.

Пиролизные приборы отопления

Устройства этой конструкции используют особенности горения древесины в диапазоне температур от 200 до 800 о С и нехватке кислорода. При таких условиях происходит разложение древесины на древесный уголь и пиролизный газ, который при смешивании с воздухом возгорается и выделяет большое количество тепла.

К достоинствам этой схемы можно отнести высокий КПД (он достигает 92%) и практически полное отсутствие твердых продуктов горения. Минусами же отопительных систем, использующих принцип пиролиза, являются низкая влажность топлива (она не должна превышать значение в 20%) и существенно возросшая стоимость изготовления устройства.

Но какой бы тип самодельного котла вы бы ни выбрали, необходимо помнить, что ключевой проблемой является обеспечение безопасности его работы, поэтому нужен строгий контроль за всеми этапами сооружения отопительной системы.

Поделитесь ссылкой с друзьями в соцсетях

Самодельные системы отопления

Изготовление самодельных систем отопления дома

Несмотря на то, что рынок котлов постоянно увеличивается, все большей популярностью пользуются самодельные котлы отопления. На это есть некоторые причины. Каждый человек хочет иметь частный дом с комфортабельными условиями для проживания. При этом одну из главных ролей выполняет котел отопления. В Российской Федерации чаще всего используются газовые котлы и автономные системы отопления. Однако далеко не всем они по карману. В связи с этим все большее количество людей желает создать самодельный котел отопления. Это весьма непростая задача, но у многих получилось претворить ее в жизнь.

Схема системы отопления дома.

В большинстве случаев строительство котлов отопления требует минимальных денежных вложений. Понадобятся (как минимум) трубы и краны. Если котел нужен для душа во дворе или горячего водоснабжения, подобную систему собрать будет несложно.

Самодельные устройства водяного отопления дома

Создание самодельного котла водяного отопления требует немалых усилий и приблизительного расчета. Главное в данном случае #8212 безопасность. Даже фирменные котлы отопления время от времени взрываются или поджигают дома, несмотря на то, что они разрабатываются крупными лабораториями. В этом плане самодельное отопление может представлять опасность.

Не меньшую проблему будет представлять сопряжение самодельного котла с системой отопления. Водяная система является самой экономичной среди всех существующих. Однако чтобы ее создать, могут понадобиться специальные знания и опыт.

Вернуться к оглавлению

Преимущества твердотопливных котлов и основные виды

Схема твердотопливного котла.

Котлы, которые работают на твердом топливе, имеют следующие преимущества:

  1. Полная автономность оборудования.
  2. Высокая эффективность обогрева при простоте в эксплуатации.
  3. Минимальные расходы на топливо.
  4. Экологическая чистота.
  5. Максимальный уровень безопасности.

Прежде чем заняться самостоятельным изготовлением котла для дома, понадобится точно разобраться с моделью, которая требуется.

Всего можно выделить несколько видов котлов, которые в процессе работы нуждаются в твердом топливе:

  1. Классические котлы.
  2. Пиролизное оборудование долгого горения.

Различия данных устройств заключается в том, что процесс горения дровяного материала будет происходить по-разному. Классический котел подразумевает, что дрова будут закладываться в ту же камеру, где происходит процесс горения. Если возникнет необходимость, дрова понадобится добавить в камеру.

Котел пиролизного типа имеет в наличии 2 рабочих камеры. В нижней камере будут нагреваться дрова, что приведет к выделению большого количества горючих газов. В верхней камере будет происходить сжигание этого газа, в связи с чем образуется много тепла. Подобный подход приведет к тому, что КПД котлов пиролизного типа будет значительно выше, чем у стандартных устройств. Пиролизные котлы весьма привередливы к качеству топлива, которое используется. Его влажность должна быть не выше 20%. В связи с этим в доме постоянно понадобится иметь запас сухой древесины. Существуют и требования к тому, какой должна быть температура носителя тепла, который используется в котле.

Вернуться к оглавлению

Котлы отопления на дровах

Когда возникает проблема, связанная с организацией отопления коттеджа большой площади за городом либо маленького дачного домика, многие люди отдают предпочтение котлам, которые используют твердое топливо в процессе работы. Преимущество подобных конструкций заключается в том, что оно стоит сравнительно дешево. К примеру, популярные на сегодняшний день дрова считаются самым дешевым вариантом топлива. Люди, которые ориентируются на этот факт, своими силами пытаются сделать котел. который сможет работать на дровах.

Схема дровяного котла.

Твердотопливная система отопления дома отличается сравнительной простотой, доступностью по конструкции устройств, общей схемой действия в плане отопления.

В связи с этим многие мастера предпочитают не ломать голову над выбором готовых устройств, а соорудить самодельные котлы отопления на дровах.

Подобная работа под силу каждому, однако при соблюдении нескольких условий:

  1. В таком деле невозможно обойтись без базовых навыков проведения работ по сварке, потому как соединение всех необходимых деталей котла может проводиться исключительно путем сварки.
  2. Следует заранее определиться с типом модели изготавливаемого котла, провести расчеты и сделать точный чертеж.
  3. Понадобится подготовить все необходимые инструменты и материалы для возможности начать работу.

Не следует пренебрегать чужой помощью: если есть возможность воспользоваться услугами специалиста, можно будет избежать некоторых серьезных ошибок и грубых недочетов. Это особенно необходимо при составлении базового чертежа.

Материалы, которые понадобятся для того, чтобы изготовить печь отопления на дровах

Схема отопительной печи.

Главной особенностью сооружения домашнего котла считается то, что в процессе работы не понадобится использовать какое-либо специальное оборудование или детали. Конструкцию можно сделать из ряда подручных материалов или ненужного сырья.

Кроме того, минимальный набор инструментов имеется практически у каждого хозяина дома.

Чтобы соорудить котел собственными силами, понадобится:

  • листы металла, которые имеют толщину минимум 4-5 мм, или плотная металлическая бочка, старая печь (в данном случае понадобится обязательно удостовериться в ее целостности)
  • стальные трубы
  • радиаторы (нужны исключительно в случае, если в качестве теплоносителя планируется использовать воду) и профильные трубы
  • различные крепежные детали: болты, гайки и так далее
  • заслонки
  • дверца (рекомендуется выбирать ту, которая имеет задвижку).

В качестве основы понадобится выбирать исключительно качественные материалы, которые не изъедены ржавчиной и не усыпаны дырами. Может прекрасно подойти металл, который не боится высоких температур и жары от настоящего огня.

Котел есть смысл оснащать дополнительной автоматикой, к примеру, датчиком регулировки и измерения температуры. Они сделают изготавливаемое оборудование более удобным.

Не исключается и возможность установки циркулярного насоса, с помощью которого нагреваемая вода будет в несколько раз быстрее двигаться через трубы к радиаторам.

Если планируется использовать котел в качестве как обогрева дома, так и нагрева воды в хозяйственных целях, понадобится соорудить двойной котел: один отсек сможет служить загрузочной камерой, а второй будет заполнен водой для того, чтобы пользоваться ей в любой момент.

Вернуться к оглавлению

Инструкция по сборке самодельного котла отопления на дровах

Схема отопительного котла.

Установка и сборка котла производится строго по намеченной схеме и в том порядке, который предусматривается чертежом. Необходимо постараться не допускать ошибок на этом этапе, потому как они способны привести к полной непригодности готового оборудования.

Твердотопливный классический котел, который нужен, чтобы давать отопление в дом, в большинстве случаев представляет собой 2 соединенных между собой отсека. Более точное представление можно получить после просмотра рисунка (ИЗОБРАЖЕНИЕ 1).

Они будут располагаться по типу матрешки #8212 один внутри другого. Есть смысл попробовать внедрить и другой способ расположения для того, чтобы сделать отопление, к примеру, друг над другом, но в таком случае они не будут столь эффективными в плане нагрева воды и не смогут предоставлять качественное отопление.

Разумнее всего внешним отсеком делать загрузочную камеру для сгорания дров, а внутренний отсек может служить для нагрева воды, чтобы обеспечить отопление. По мере убавления жидкости самодельные отопительные котлы будет гораздо легче наполнять свежей водой.

Два отсека ни в коем случае не должны соединяться между собой. В противном случае продукты сгорания могут попадать в воду, что сделает ее непригодной к использованию. Подтеки воды не дадут огню разгореться в полную силу.

После сборки всех основных деталей оборудование устанавливается на подготовленное место. Топка дополнительно оснащается дымоходом с заслонками, чтобы естественно выводить дым наружу и обеспечивать отопление.

На данном этапе можно закончить полностью все работы по установке самодельного отопительного котла на дровах, однако некоторые умельцы, которые хотят сделать отопление, идут дальше: можно придать конструкции более привлекательный внешний вид при помощи отделки специальным кирпичом или натуральным камнем.

Это действие является оправданным, и оно действительно необходимо в случае, когда котел устанавливается на видное место, чтобы поддерживать атмосферу уюта в доме и отопление.

Самодельные отопительные котлы на дровах являются прекрасным решением для обогрева дома в абсолютно любой период времени. Они способны стать источником тепла в доме и частью интерьера.

Самодельный котел понадобится установить на площадке, которая должна быть заранее оборудована. Далее он соединяется с водяным контуром. Первое включение изготовленной конструкции должно носить исключительно тестовый характер.

Делаем котел отопления на дровах своими руками

Популярность системы отопления, которая выполнена своими руками, все больше и больше набирает обороты. Теперь отопление с помощью самодельного котла не является диковинкой. Скорее наоборот, владельцы частных домов стараются выполнять все строительные и ремонтные работы самостоятельно. Во-первых, это выгодно (не нужно тратиться на вызов мастера). Во-вторых, это приятно – сделать самому то, что будет согревать всю семью не один год.

Топка «на дровах»

Такое отопление имеет ряд преимуществ по сравнению с котлами, которые работают на специальном топливе. Конечно, в первую очередь данный факт связан с тем, что дрова являются экологически чистым продуктом, который не вызывает ни у кого аллергических реакций или заболеваний. Кроме того, дрова – дешевый материал, и при их помощи можно легко обогреть помещение. Также дрова выбираются и по эстетическим соображениям владельцами частных домов (топить дровами – это красиво).

Преимущества самодельного котла

Отопление, производимое при помощи устройства под названием самодельный котел, работающего на дровах, наделено массой преимуществ, которые мы рассмотрим ниже:

  1. Вы получаете стопроцентную безопасность. Выполняя работы самостоятельно, а главное последовательно, вы можете контролировать все недочеты и моментально их устранять.
  2. Экологическая безопасность используемого для топки материала.
  3. Такой агрегат прост в эксплуатации, например, это очень важно для людей преклонного возраста.
  4. Обогревая помещение таким котлом, вам не придется долго ждать теплового эффекта, помещение нагреться за считанные минуты.
  5. Невысокая цена топлива, а также его доступность.

Теперь вы точно знаете, что хотите получить именно такой самодельный котел, осталось определиться с вариантом исполняемой конструкции. Отопление, производимое на твердом топливе, отличается своей эффективностью, по этой причине крайне важно грамотно выбрать размеры системы и место для ее установки.

Разновидности отопительных котлов

Возможно, свой выбор вы будете делать долго, ведь твердотопливные котлы представлены в широком ассортименте. Самодельный котел должен подойти вам и вашему дому со всех его функциональных сторон.

Классический вариант котла, который выполнен своими руками, выглядит как специализированная камера, куда помещаются дрова (в будущем, при необходимости, они туда добавляются). А пиролизный котел имеет для работы две камеры. Конечно, воссоздать его самостоятельно труднее, так как необходимо учитывать все пропорции с точностью. В таком агрегате есть нижняя камера, в которую помещаются дрова. Во вторую камеру поступает тепло, которое держится там необходимое количество времени. Используя подобную систему, следует помнить о том, что этот котел может «кушать» только те дрова, процент влажности которых не превышает двадцати единиц.

Монтажные работы

Как мы уже говорили ранее, самодельный котел требует внимательности и точности при монтаже. Прежде всего, необходимо выбрать месторасположение для оборудования, после чего разработать специальную схему, на которой вы сможете отобразить порядок выполнения работ.

Дрова, на которых работает ваш отопительный котел, должен быть соединен с водяным контуром, об это не стоит забывать. Если вы все элементы соединили грамотно, то отопление первый раз будет произведено без перебоев. Стоит отметить, что от грамотности подключения и первого запуска будет зависеть срок эксплуатации (насколько долгий он будет). Котел, который работает на газе или дровах, начинает работать довольно быстро, и примерно через 20 минут все помещение натапливается.

Чтобы отопление получилось качественным и грамотно выполненным, необходимо сделать предварительный чертеж. Итак, создаем профессиональную модификацию котла, который работает на дровах. Для того чтобы чертеж получился красивым и правильно размеренным, можно воспользоваться теми вариантами, которые уже представлены в Интернете. Стоит отметить, что на специализированных сайтах потребители и специалисты делиться не только отзывами и советами, но и помогают друг другу.

Что необходимо для создания модификации отопительного котла, так это:

  1. Важно определить место, где будет обустроен агрегат. Нужно продумать все до мелочей, так как вы вряд ли сможете переделать место обустройства.

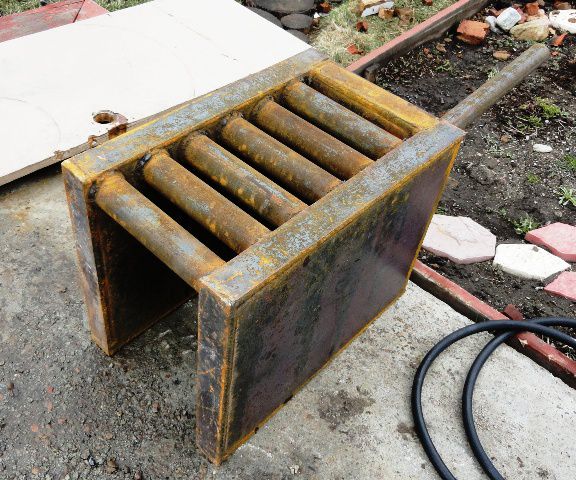

  2. Надо в обязательном порядке составить размеры теплообменника. Определите габариты и соотнесите их с возможным пространством в доме.
  3. Определить оптимальный вариант подачи воды.

Теперь смело начинайте монтажные работы (которые также можно выполнить своими руками). А после – довольствуйтесь самодельным теплом!
