Самодельный пиролизный котёл длительного горения

Обогрев домов твердым топливом – это актуальная задача для многих людей. Несмотря на то что программа газификации стартовала много-много лет назад, сегодня она считается невыполненной. Не будем разбираться в пиролизный причинах, но сегодня во многих населенных пунктах до сих пор нет газа. Стремясь обогреть свое жилье и не потратить на это целое состояние, люди нередко создают самодельное отопительное оборудование.

Соорудив пиролизный котел своими руками, можно рассчитывать на качественный обогрев и экономию твердого топлива.

В этом обзоре мы рассмотрим:

  • Особенности пиролизного отопления;
  • Конструкционные особенности пиролизных котлов;
  • Достоинства и недостатки самодельного оборудования;
  • Пошаговые инструкции по сборке.

Следует отметить, что изготовить пиролизный котел своими руками достаточно сложно – для этого необходимы не только инструменты, но и знания в области обработки металла.

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Топливо для котла

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

Дрова для котла

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник. В схеме пиролизного котла ему уделяется особое внимание.

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Прежде чем мы рассмотрим, как сделать пиролизный котел своими руками, следует рассмотреть плюсы и минусы конструкции. Нельзя сказать, что самоделки чем-то плохи, но и до идеалов им далековато. Но в целом они имеют полное право на существование. Для начала рассмотрим их положительные черты:

  • Низкая себестоимость – нужно приобрести железо и трубы, а инструмент у работящего человека есть всегда. При наличии халявного железа можно собрать пиролизный котел своими руками почти бесплатно, потратившись на сварочные электроды и отрезные круги для болгарки;
  • Экономия на топливе – если агрегат будет собран правильно, он будет давать солидное количество тепла, эффективно разлагая древесину на кокс, уголь, золу и горючие газы;
  • Возможность регулировки интенсивности горения и температуры в отопительном контуре – для этого придется приобрести управляющую электронику;
  • Эффективный обогрев домов большой площади – ничто не мешает изготовить своими руками пиролизный котел довольно высокой мощности, до 25-35 кВт. Такая мощность позволит обогреть площадь до 200-300 кв. м.

Есть и недостатки:

Чистка котла

Чистка котла от продуктов горения - процесс несложный, но рутинный и требующий постоянного внимания.

  • Трудно добиться того КПД, что присущ пиролизным котлам заводского производства. Но если тщательно следовать схеме изготовления и не допускать вольностей, получится отличный эффективный агрегат;
  • Сложность расчетов – многие люди изготавливают самодельные пиролизные котлы на дровах длительного горения по собственным схемам. Но для этого нужны определенные знания, которые есть не у всех;
  • Внушительные размеры оборудования – агрегат мощностью 25-30 кВт получается весьма солидным и тяжелым;
  • Для установки оборудования необходимо отдельное помещение – учитывая громоздкость, можно смонтировать его в подвале дома.

Недостатки не самые страшные, поэтому с ними можно мириться.

Самым главным недостатком является несколько страшноватый вид пиролизного котла, собранного своими руками. Поэтому мы советуем вам проявить аккуратность, чтобы аппарат получился более симпатичным. В заключение всего вы сможете окрасить его огнеупорной краской.

Как собрать пиролизный котел своими руками, чертежи и принцип работы, необходимое оборудование и инструменты – всю эту информацию вы найдете в нашем обзоре. О принципе действия мы рассказали подробнее, чем в самом простом учебнике по физике. Осталось разработать руководство по его сборке – об этом будет рассказано далее.

Мы рекомендуем использовать чертежи, приложенные к данной статье. В них вы найдете схемы раскроя листового металла, сможете ознакомиться с технологией сборки. Для просмотра схем необходимо воспользоваться программой DWG True View. Это самые подробные чертежи пиролизного котла, которые трудно найти в интернете, да еще и бесплатно.

Общая схема

Схема одного из вариантов пиролизного котла. В представленном в конце статьи архиве будет еще несколько вариаций внешнего вида.

Воспользуйтесь данными чертежами, и вы сможете собрать отличный пиролизный котел своими руками.

Также вы можете воспользоваться схемами от специалистов – средняя стоимость таких чертежей составляет около 30-50 долларов США. Все остальные схемы в сети носят лишь схематический характер.

Приступаем к сбору материалов и инструментов – лучше подготовить все заранее, чтобы потом не искать лишние отрезные круги или затерявшуюся в гараже дрель. Так вы сможете собрать пиролизный котел своими руками максимально быстро. Из материалов нам понадобятся:

Вентилятор для пиролизного котла

Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла.

  • Листовое железо толщиной 4-5 мм – оно необходимо для сборки всех элементов нашего отопительного агрегата;
  • Огнеупорный (шамотный) кирпич – 23 шт. (необходим для футеровки камеры дожигания);
  • Металлическая труба диаметром 76 мм – из нее набирается теплообменник;
  • Труба диаметром 159 мм – это будет отвод дымохода;
  • Набор профильных труб;
  • Металлическая труба диаметром 32 мм – 1 метр;
  • Дутьевой вентилятор и автоматика для управления тягой с температурным датчиком (все это приобретается в магазине);
  • Болты, шайбы и гайки;
  • Термометр;
  • Группа безопасности;
  • Металлические прутья;
  • Металлические уголки и многое другое.

Полный список материалов указан в приложенном архиве.

Также понадобятся инструменты – сварочный аппарат с подходящими электродами, болгарка с отрезными и шлифовальными кругами.

Согласно представленной выше схеме, наш пиролизный котел, собираемый своими руками, будет состоять из следующих частей:

Электронный контроллер

Не считая вентилятора, подобный контроллер - единственная электронная вещь во всем агрегате. Экономить на ней категорически не рекомендуется.

  • Электронный контроллер, управляющий вентилятором для котла;
  • Дверца для загрузки дров (можно сделать самому или приобрести готовую);
  • Дверца зольника;
  • Дутьевой вентилятор (приобретается в магазине, создает тягу и вытягивает продукты пиролиза в камеру дожигания).

Из элементов управления – непосредственно контроллер и ручки для открывания/закрывания дверок.

Сборка пиролизного котла своими руками начинается с раскроя металлических листов – для этого предусмотрены соответствующие схемы раскроя. Воспользовавшись ими, вы сможете оперативно разрезать металл на несколько частей. Для этого используется самая обыкновенная болгарка с отрезными кругами. Если есть возможность, для этих целей можно задействовать плазморез – специальный аппарат для исключительно точной и аккуратной резки металла.

Принцип работы

Несмотря на кажущуюся сложность, принцип работы пиролизного котла очень прост, но невероятно эффективен.

Следующий этап – теоретический. Необходимо посмотреть на схему сборки, разложить отдельные части на рабочей территории и убедиться, что вы понимаете, как и из чего будет состоять наш пиролизный котел, собираемый своими руками. Если вы не можете сложить в уме схему, то у вас ничего не получится – вы должны представить себе, как стоят те или иные инструменты, как собирается теплообменник, как течет внутри теплоноситель. Как только вы поймете конструкцию котла, можете приступать к его сборке.

На первом этапе собираем камеру сгорания и камеру дожигания, используя для этого раскроенные металлические листы. Обратите внимание, что все швы должны быть надежными и герметичными. Если у вас нет опыта работы с электросваркой, пригласите опытного специалиста. В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы. В камеру дожигания проводится трубка для подачи вторичного воздуха.

Камера дожигания подвергается футеровке шамотным кирпичом – это увеличит надежность пиролизного котла, собираемого своими руками. При необходимости, обточите кирпичи с помощью болгарки.

Следующий этап – сооружение теплообменника. Он выполнен по жаротрубной схеме – это множество металлических труб, сквозь которые пропускается раскаленные продукты сгорания. Они передают полученное тепло теплоносителю, который омывает их и отправляется в отопительную систему. Трубы привариваются к двум металлическим листам и обвариваются с двух сторон – этот узел будет испытывать термическую нагрузку, поэтому он должен быть максимально прочным. Далее теплообменник приваривается к камерам.

На следующем этапе готовим дверки зольника и загрузочной камеры. Их можно приобрести уже готовыми или сделать самостоятельно. Также привариваем трубу дымохода, которая начинается от теплообменника. В заключение собираем и обвариваем металлический самодельный пиролизный котёл длительного горения кожух нашего пиролизного котла. Далее производится проверка его герметичности –для этого агрегат наполняется водой и закупоривается, в дальнейшем течи завариваются.

Последний этап – покраска котла и установка дверок. Покраска выполняется жаропрочной краской, но перед этим металл необходимо отшлифовать и покрыть грунтовкой. Также устанавливаем дверки, оснащаем их ручками. Изготовление пиролизного котла своими руками почти закончено, осталось лишь провести предварительное испытание.

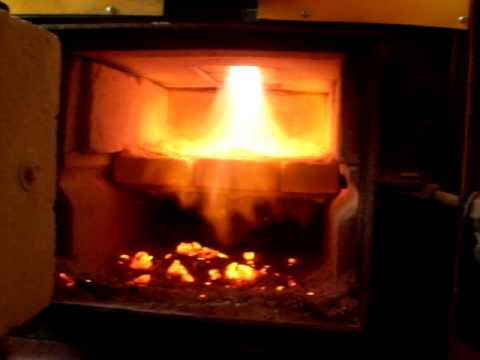

Яркость пламени

Температура пламени в камере сгорания пиролизных газов около 1 000 градусов.

Не спешите устанавливать собранный своими руками пиролизный котел на штатное место – необходимо провести его тестирование. Для этого монтируем термометр, заполняем котел котловой водой, закладываем в топку дрова и поджигаем их. Включением дутьевого вентилятора создаем тягу, ждем, пока дрова хорошо разгорятся. Теперь можно запустить пиролиз – как мы помним, для этого необходимо ограничить подачу кислорода.

Закрываем дверки топки и зольника, закрываем дроссельную заслонку (ограничивает подачу воздуха, используемого для первоначального розжига дерева) – поленья перейдут из фазы горения в фазу тления. А так как у нас работает дутьевой вентилятор, то он вытянет продукты сгорания в камеру дожигания, где произойдет воспламенение продуктов пиролиза. Далее нам остается лишь контролировать температуру в котле – как только она достигнет точки кипения, пиролиз следует остановить. Для этого выключаем вентилятор, открываем камеру сгорания и выгребаем из нее горящие дрова.

Также существуют рекомендации по проверке пиролизных котлов, собранных своими руками, с помощью опрессовочного насоса – для этого заполняем агрегат водой, герметизируем одну из труб, подключаем к другой насос, и доводим давление до 3 атм., проверяя герметичность всей конструкции.

На следующем этапе необходимо провести установку оборудования на штатное место. Помните, что собранный своими руками пиролизный котел обладает просто адским весом – не вздумайте двигать его самостоятельно. Возьмите в помощники 3-4 человека и затащите остывший агрегат в помещение, выделенное под котельную. Далее проводим следующие работы:

  • Выводим дымоход наружу и подключаем его к пиролизному котлу;
  • Подключаем отопительную систему к котлу;
  • Устанавливаем группу безопасности и проверяем герметичность системы;
  • Проводим в помещение электрическую розетку;
  • Устанавливаем котловую автоматику и подключаем к ней дутьевой вентилятор.

Теперь можно приступать к тестированию системы – делается это по аналогии с вышеуказанной инструкцией. Настройка пиролизного котла сводится к установке оптимальной температуры теплоносителя. Подробную информацию по этому вопросу можно получить в инструкции к используемому вами управляющему контроллеру.

Футеровка кирпичем

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл.

Контроллер работает следующим образом – с помощью температурного датчика он контролирует температуру теплоносителя на выходе из пиролизного котла. Как только температура достигнет заданного уровня, электроника остановит работу вентилятора. Горение горючих газов замедлится и практически полностью остановится – дрова не погаснут, они будут просто медленно тлеть. Как только температура в контуре упадет, вентилятор включится, а горение в пиролизной камере возобновится.

Своими собственными руками вы сможете изготовить не только металлический самодельный пиролизный котел, но и кирпичный – это актуально для тех, у кого в распоряжении есть достаточное количество свободного места. Схему можно поискать в интернете, заказать у специалистов или попробовать скомпоновать самостоятельно, используя специальный софт. Преимущества кирпичного пиролизного котла, изготовленного своими руками:

  • Может использоваться как самостоятельный источник тепла;
  • Длительное сохранение температуры;
  • Более прочная и долговечная конструкция;
  • Стойкость к температурным перегрузкам.

Недостатком является лишь громоздкость такого агрегата.

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Нарезка металла

Плазменная резка металла - самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

  • Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
  • Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
  • Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
  • Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

Все схемы и подробные чертежи, упомянутые в статье, Вы можете скачать по этой ссылке.
